隨著城市建設的加快，地下管網敷設越來越密集，城市地下空間已形成一張錯綜復雜的管線網，各種地下管線縱橫交錯，盤根錯節。傳統開槽埋管的施工工藝，施工周期長、環境影響大、安全風險高。為保障城市運營的高效性和安全性，也為了更大限度的利用地下縱向空間，越來越多的非開挖施工工藝如頂管、微頂管、定向站等被應用到工程實例中，這也對非開挖深埋管道的探測技術提出了新的要求和挑戰。

            一、非開挖管線探測技術優勢

            1.減少了對施工現場及其周邊環境的污染。傳統的工程施工現場都會給人留下臟、亂、差的印象，而非開挖管線探測技術大大降低了因施工所造成的相關污染。

            2.非開挖管線探測技術施工過程中對地表及地表設施破壞和影響程度比較輕微。

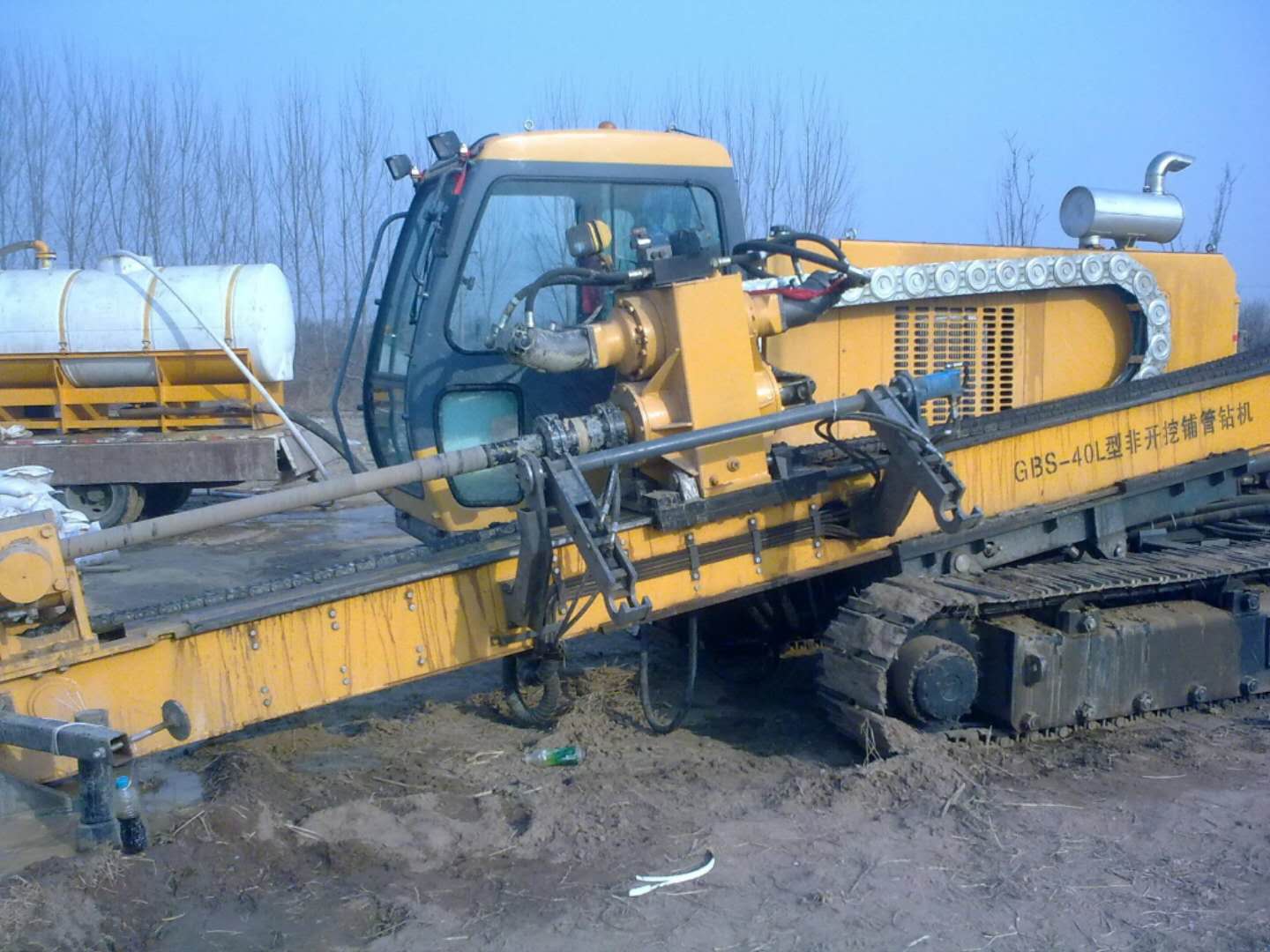

            3.施工進度快，效率高。非開挖管線探測技術施工設備進出現場靈活，施工中鉆機的掘進進度明顯優于傳統的開挖式施工方法。

            4.非開挖方式施工方式，大量節約了土方挖填費用，還有施工過程中大量的人工費用以及基坑抽水等相關費用，對于成本控制和提升經濟效益的積極作用非常顯著。

            5.非開挖管線探測技術具有很強的安全可靠性。由于施工人員是在地面上施工作業，不再需要在條件惡劣的深基坑等處施工，極大提高了施工安全性；同樣的許多相關工作也都是在地面完成，如管道焊接等，也有利于檢測和提升管道的焊接質量。

            二、常用管道探測方法

            1.電磁感應法

            金屬管線一般具有較好的導電性和導磁性，埋于地下時與周?chē)橘|(zhì)存在著明顯的電性、磁性差異。因此，用電磁感應原理制作的地下管線探測儀能比較正確地探明地下金屬管線的分布狀況，具備了探測所必要的地球物理前提。

            對目標管線施加一定頻率和適當強度的交變電磁場，該目標管線與大地之間便有相應的交變電流通過，該交變電流在其周?chē)臻g產生相同頻率的交變電磁場，即在目標管線周?chē)纬啥谓蛔冸姶艌?chǎng)異常，用接收裝置檢測該異常，便能確定目標管線的位置，達到探測地下管線的目的。

            電磁感應法又分為主動源和被動源法，其中主動源法包括直接法、夾鉗法、感應法。根據各類管線的特征采用相應的方法。例如對電力電纜可采用被動源法；而追蹤地下管線走向或區分地下管線時，可采用主動源法（直接法、夾鉗法），該方法相對于被動源法探測精度更為精確。

            電磁法無論是在探測精度還是探測效率上都表現出非常好的效果，目前很多城市的地下管道探測都廣泛采用這種方法，特別是針對給排水、燃?xì)獾冉饘俟艿赖奶綔y(cè)，有著非常明顯的優勢。但是這種方法對于非金屬管道的效果并不明顯。

            2.示蹤電磁法

            對于有出入口的非金屬管線，可以用穿纜器將固定頻率的傳感器穿入管內，在地面用接收器接收傳感器發射的電磁波信號，從而確定傳感器距地面的深度及平面位置，即可確定管線的信息。

            3.慣性陀螺儀法

            螺旋儀是基于角動量守恒理論設計的裝置，主要是由一個位于軸心且可旋轉的轉子構成。陀螺儀一旦開始旋轉，由于轉子具有角動量，陀螺儀有抗拒方向改變的趨向。

            利用陀螺儀和加速度計分別測量定位儀的相對慣性空間的3個轉角速度和3個線加速度沿定位儀坐標系的分量，經過坐標變換，把加速度信息轉化為沿導航坐標系的加速度。并運算出定位儀的位置、速度、航向和水平姿態。陀螺儀三維精確定位技術作為一種新的地下管線定位方法，具有以下技術特點：

            （1）測量不受地形限制，不受深度限制，不受電磁干擾；
            （2）定位精度高；
            （3）適合于任何材質的地下管道；
            （4）自動生成三維空間曲線圖，并與GIS無縫兼容；
            （5）可用于探測電力、燃?xì)?、給水、排水等各種材質的大埋深非開挖管道。

            4.井中電阻率跨孔CT法

            電阻率法是利用地殼中不同巖石間導電性（以電阻率表示）的差異，通過觀測與研究在地下人工建立的穩定電流場的分布規律，來達到解決有關地質問題的一種電法勘探方法。

            高密度電法及超高密度電法是指通過電極陣列排列方式來觀測人工建立的地下穩定電流場的分布規律，進而可以實現地下目標體探測的一種電阻率法。

            超高密度電法打破了常規電法勘探中數據采集方式的限制，而采用自由無限制的組合方式來采集數據，可采集到幾十倍于常規電法采集到的數據，大大提高了反演結果的準確性和可靠性，也避免了常規數據采集方法中數據采集的片面性（有些偏重于橫向分辨率，有些偏重于縱向分辨率等）而導致的反演結果不同的缺點。

            此外，該方法將所測得的大量數據利用現代反演技術直接反演成真電阻率剖面圖，可直接用于地下巖土分布及地下異常體的分析和解釋。該方法采用64通道技術，如使用常規方法測得6萬個數據需要3天時間，而利用64通道采集6萬個數據僅需1小時。

            5.工業內窺鏡可視化影像法

            內窺鏡是一種多學科通用的工具，其功能是能對彎曲管道深處進行探查，能觀察不能直視到的部位，能在密封空腔內觀察內部空間結構與狀態，能實現遠距離觀察與操作。

            工業內窺鏡的原理是利用轉像透鏡光學技術來傳送影像，并由光導纖維提供傳光照明。為了傳送清晰圖像，內窺鏡的有效不銹鋼插入部分內設計了若干光學元件的轉像透鏡系統。內置光纖將照相所需光線從獨立的冷光源直接傳送至工作位置上，通過物鏡成像傳至CCD耙面上，然后CCD再將光像轉變成電子信號，把數據轉送至視頻內窺鏡控制組，再由該控制組將影像輸出至監視器或計算機上。內窺鏡是一種最為直觀的觀察管道位置的探測手段，具有精度高、探測準確等優點。

            6.地質雷達法

            地質雷達探測是利用電磁波反射原理，根據地下目標體與周?chē)橘|(zhì)存在的電磁差異性來探測地下目標體的一種方法。在城市管線探測中經常會遇到一些特殊材質的地下管道，如水泥、塑料、PVC、PE等非金屬材質的地下管道。這些特殊材質的地下管道無法采用管線探測儀進行探測，而地質雷達可以解決這些管道的探測。

            根據電磁波在地下傳播過程中遇到不同的地質界面會發生反射的原理，將寬頻帶高頻短脈沖電磁波通過發射天線向地下發射，由于地下不同的介質往往具有不同的物理特性，其對電磁波具有不同的波阻抗，進入地下的電磁波在穿過地下各地層或某一目標體時，由于界面兩側的波阻抗不同，電磁波在界面上會發生反射和折射，反射回地面的電磁波脈沖，其傳播路徑、電磁場強度與波形將隨著所通過介質的電性質及幾何形態而變化。因此，從接收到的雷達反射回波走時、幅度及波形等信息可以推斷地下介質的結構。

            上述探測方法各具特點，均適用于非開挖管線，應根據不同的管線、地形、地物、埋深等條件，選擇不同的探測方法或組合，以提高管線探測的精度。

            三、管道泄漏檢測技術

            在長期運行過程中，地下管道會因腐蝕、焊接缺陷、第三方破壞等原因而失效，從而導致泄漏事故的發生。泄漏事故不僅影響到管道的正常運行，而且還威脅到環境和人身安全。管道泄漏檢測是否有效開展已成為燃?xì)夤艿赖劝踩\(yùn)行及完整性管理亟待解決的關鍵問題。

            基于檢測技術智能化特征，管道泄漏檢測技術可分為自動檢測、半自動檢測和手動檢測；基于檢測數據的特征相關性，檢測技術可分為直接檢測和間接檢測。

            1.基于化學成分分析法

            嗅探儀法的原理是指通過特殊儀器捕獲泄漏氣體并分析其濃度的方法。為了提高效率，通常采用機載設備靠近管道沿線進行巡查，例如燃?xì)庋矙z車等。

            該方法的優點是檢測速度快，檢測精度高，泄漏位置可準確定位。主要局限性是運營成本較高，且檢測結果易受風速等環境因素的影響。

            2.聲學分析法

            聲發射法的原理是通過預先安裝在管壁外側的聲傳感器，捕捉并放大管內介質通過泄漏孔向外噴射產生的聲音信號，再利用檢測裝置將接收到的聲音信號處理成可用的聲音全波形，實現管道泄漏狀況和定位泄漏點監測的目的。

            該方法的優點是聲發射技術可以更加準確地在線定位埋地管道的泄漏源，且檢測靈敏度較高。主要局限性是需施工開挖以便安裝傳感器，特殊情況下還需中斷管道供氣。

            3.光學測量法

            1.激光雷達系統法

            激光雷達系統法是針對天然氣管道，基于光譜吸收的原理，利用激光發射裝置發射甲烷易吸收的光波，通過吸收光譜傳感器回收激光回波信號，測量激光散失能量與功率，從而獲得大氣中甲烷的濃度。

            該方法的優點是檢測速度快、泄漏位置準確。主要局限性是運營成本過高。

            2.熱成像法

            熱成像法的原理是采集檢測對象氣體的紅外波段輻射信息實現氣體泄漏檢測的熱成像。熱成像儀采用熱成像技術分析管道周?chē)鸁彷椛涞淖兓Ｈ绠?dāng)天然氣管道泄漏時，管道周?chē)耐寥罍囟葧?huì)因節流效應而降低。這種方法可用于移動車輛、直升機或便攜式系統。

            該方法的優點是顯示速度較快。主要局限性是設備昂貴，檢測成本較高，且易受燃?xì)鉁囟取⒅車寥罍囟鹊挠绊懚鴮?dǎo)致檢測結果不準確。

            3.光譜成像法

            光譜成像法的原理是利用光譜掃描空間，獲取隨波長分布的光譜輻射信息，對信息數據進行處理后得到目標的三維特征及內部屬性信息?？蛇M(jìn)一步分為多波長成像技術和高光譜成像技術。

            光譜成像法有吸收模式和發射模式兩種模式。利用多波長發射技術檢測天然氣等氣體類介質濃度的前提是，泄漏后的介質溫度遠高于周?chē)諝獾臏囟?。即使沒有溫差，多波長吸收成像技術也可利用多波長背景輻射直接成像介質濃度。

            光譜成像法的優點是檢測結果的誤報率較低。主要局限性是設備昂貴，數據結果解析過程復雜。

            4.分布式光纖傳感器法

            分布式光纖傳感器法的原理是依靠分布式光纖可用于檢測應變和溫度異常的功能，從而能夠?qū)崟r(shí)監測管道泄漏。由于管道內外存在較大的壓力差，在泄漏處引起管道壁面和周?chē)寥赖恼駝?dòng)，在局部位置形成溫度變化區。這些異常狀況會導致光纖的溫度變化、光導介質的變化以及彎曲和張力（或壓縮）應變。

            分布式光纖傳感器法可分為反射式、干涉式和準分布式光纖光柵檢測方法。該方法的優點是不僅可實現管道泄漏的在線監控，且具有抗干擾能力較強、測量沿程距離大、對微小泄漏靈敏度高。主要局限性是在多點檢測、抗環境干擾、提高定位精度和振動源類型的自動識別方面，仍有改進的空間。

            5.智能球法

            智能球包括聲學傳感器、加速度計、磁力計、超聲波發射器、溫度傳感器等。智能球是一種自漂流式球形裝置，可以隨著燃?xì)獾冉橘|(zhì)流動在管道中運動，適用于公稱直徑大于100 mm的管道。

            智能球可以通過清管裝置進行發射和回收，不需要其他輔助設施，能夠克服管道形狀障礙，達到對小泄漏的最高響應能力。該裝置在通過管道時，記錄所有噪聲事件，除了部分與小型泄漏噪聲（例如調壓器、閥門的泄漏噪聲）特征類似的環境噪聲，管道泄漏噪聲特征可以清楚地區別于其他形式環境噪聲。

            該方法的優點是可用于各種材料的管道在線檢測，泄漏檢測靈敏度較高。主要局限性是測量結果準確性受泄漏點內外壓差影響較大。

            四、管道監測系統市場規模不斷增長

            管道監測系統又稱為管網監測系統，系統依靠現代計算機通信技術和傳感技術，實現對供水管道的無人化遠程實時監測，監測管道的壓力、流量等信息，準確把握管網的運行狀況，提高綜合信息數據可視化能力，及時發現管網故障，提高維護效率、降低損失，達到科學預警、減少成本、提高效率的目的。

            近年來，全球智慧水務行業市場得到了蓬勃發展，開挖管道的成本越來越大，因此對于管道監測的需求越來越多，隨著傳感器等技術的不斷創新，管道監測系統市場的規模在不斷增長。

            新思界產業研究中心出具的《2022年全球及中國管道監測系統產業深度研究報告》顯示，全球管道監測系統的市場規模將從2021年的137億美元增長到2026年的205億美元，復合年增長率為8.4％。

            1.金屬管道對管道監測系統的需求規模將占最大的份額

            金屬管道對管道監測系統的需求將占整個市場最大的市場份額，球墨鑄鐵管、不銹鋼管、鋁管和其他類型（如鑄鐵管、波紋管和銅管，都屬于金屬管）的管道，在用高氧水蒸汽處理時可能會腐蝕；因此，下游應用領域?qū)︿撝平饘俟艿赖男枨蟾摺＝饘俟芤脖确墙饘俟芨谏?，耐腐蝕性較差，應用范圍更廣，這也是金屬管道監測系統的市場規模占比最大的主要原因之一。

            2.泄漏檢測服務或是管道監控系統市場中增長最快的部分

            在預測期內，泄漏檢測細分市場或?qū)⒁宰罡叩膹?fù)合年增長率增長。主要原因是由于應用領域中的企業越來越關注對管道基礎設施的控制和改善自動化流程，以提高生產力，將能夠監控資產狀況并在發生未經授權的事件時發出警報。泄漏檢測應用增長的主要原因也包括石油和天然氣公司在管道監測基礎設施和通過管道安全運輸材料方面的投資增加等因素。

            3.亞太地區將成為全球管道監測系統市場中增長最快的區域市場

            在預測期內，亞太地區預計將成為全球管道監測系統市場在價值和數量方面增長最快的地區。由于經濟增長迅速，亞太地區的管道鋪設速度也最快，對管道監測系統的需求的增長率最高。現有管道的擴建和新管道的開發增加了生產設施管道和儲罐的油氣泄漏事件，亞太地區不同國家政府制定了嚴格的泄漏檢測技術和系統實施規定，以及快速增長的工業市場需求，都將推動亞太地區的市場增長。

            全球管道監測系統市場中的主要競爭者，包括Siemens AG（美國）、Honeywell International Inc．（美國）、華為技術有限公司（中國）、BAE Systems（英國）和TransCanada PipeLines Limited（加拿大）等。
