1.概述

            超聲波檢測技術中對缺陷的評定3大關鍵內容是：對缺陷的定位、定量和定性。

            目前，超聲波檢測技術中對缺陷的定位和定量評定研究已比較成熟，然而對缺陷的性質卻很少進行評定，超聲波檢測標準中要求對缺陷進行定位和定量評定，但對缺陷的定性評定由于較困難而未作要求。這是由于缺陷對超聲波的反射特性取決于缺陷的取向、幾何形狀、相對超聲波傳播方向的長度和厚度。

            缺陷表面的粗糙度、缺陷的內含物以及缺陷的性質和種類等等。

            在實際的檢測中，由于難于判明缺陷的性質，往往會對一些含有非危險生缺陷的產品進行返修而造成不必要的浪費，同時也會忽視一些產品中含有的危險性缺陷(如裂紋)，使其使用存在安全隱患，這使得超聲波檢測中對缺陷的定性分析顯得尤為重要。

            在實際工作中困難還是相當大的，只有在缺陷回波很典型并綜合各方面的信息才能準確地估判缺陷性，下文是在實際工作中對缺陷定性的一些體會，僅供參考。

            數字超探儀，5P6×6探頭，K3，前沿5mm，壁厚10mm，V型坡口，掃描比例水平1:1，波高80%，一次波聲程30mm，二次波聲程60mm。

            一、裂紋

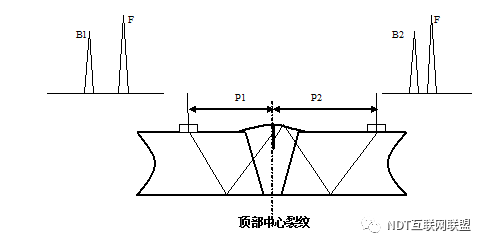

            1、根部中心裂紋

            反射波出現在熒光屏水平掃描線25～35mm處(底波位置前后)。

            當裂紋深度較小(1.5毫米以下，裂紋貼合)時，一次波尾二次波頭從兩側探測反射波對稱，熒光屏水平掃描線聲程值和水平距離相等；當裂紋深度較大(大于2毫米以上)時，一次波從兩側探測反射波對稱，與端角反射相似。此時裂紋波的聲程值和水平距離與未焊透情況近似(焊根裂開0.5mm)。

            探頭垂直于焊縫前后移動時，裂紋波在熒光屏水平掃描線上沖頂嚴重，有時出現多峰現象；探頭水平移動時，因反射面凹凸不平使裂紋波高沒有未焊透波高那樣穩定。

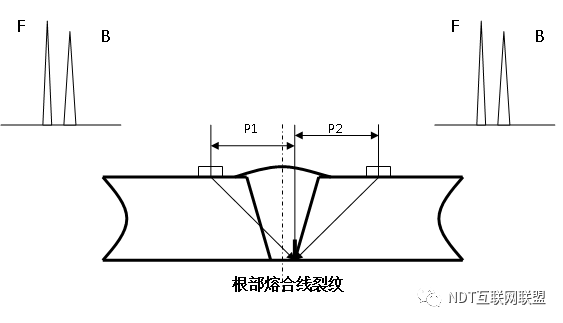

            2、根部熔合線裂紋

            聲程值和反射特征與中心裂紋一樣，只是缺陷側的水平距離大于非缺陷側的水平距離(2～4mm左右)，聲程著落點在根部一側熔合線附近。

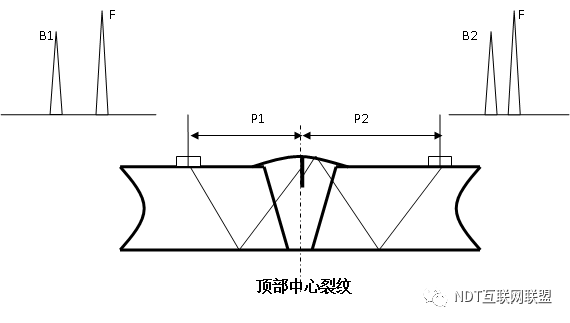

            3、頂部中心裂紋

            反射波出現在熒光屏水平掃描線56～64mm處(頂波位置前后)。

            當裂紋深度較小(1.5毫米以下，裂紋貼合）時，二次波尾三次波頭從兩側探測反射波對稱，熒光屏水平掃描線聲程值和水平距離相等；當裂紋深度較大(大于2毫米以上)時，二次波尾三次波頭從兩側探測反射波對稱，與端角反射相似。

            可用沾耦合劑的手指拍打焊縫蓋面層來識別，波峰不上下跳動，就是裂紋波。

            探頭垂直于焊縫前后移動時，裂紋波在熒光屏水平掃描線上沖頂嚴重，有時出現多峰現象；探頭水平移動時，因反射面凹凸不平使裂紋波高沒有未焊透波高那樣穩定。

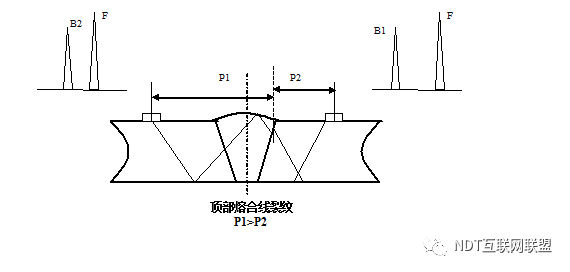

            4、頂部熔合線裂紋(頂部未熔合)

            反射波出現在熒光屏水平掃描線55～65mm處(頂波位置前后)，反射特征與根部中心裂紋一樣，只是缺陷側的水平距離大于非缺陷側的水平距離(5～10mm左右)，聲程著落點在蓋面層熔合線附近。

            可用沾耦合劑的手指拍打蓋面層來識別，波峰不上下跳動，就是裂紋波。

            二、未焊透

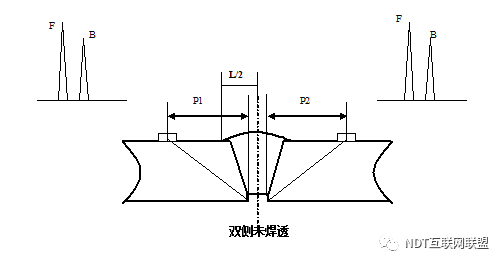

            1、雙側未焊透

            管焊縫對口間隙小(2mm左右)，從焊縫兩側探傷時，未焊透波對稱性好。

            當反射波最強時，水平距離與熒光屏水平掃描線聲程值近似相等(水平距離略大于聲程值1mm左右）。

            探頭前后移動時，由于未焊透有較規則的鈍邊，端角反射強烈，反射波出現在熒光屏水平掃描線25～35mm處(底波位置前后)；

            探頭水平移動時，在未焊透長度內最大反射波峰值幾乎不變(連續未透)或有緩慢的起伏(斷續未透)，熒光屏水平掃描線聲程值基本保持不變。

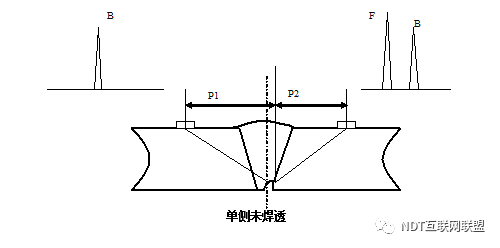

            2、單側未焊透

            探頭前后移動時，未焊透波的峰值點取決于未焊透深度(面積)；

            探頭在缺陷側水平移動時，較大范圍內有缺陷信號(連續未透)或有緩慢的起伏(斷續未透)；探頭在非缺陷側水平移動時，無未焊透波。

            三、內凹(塌腰)

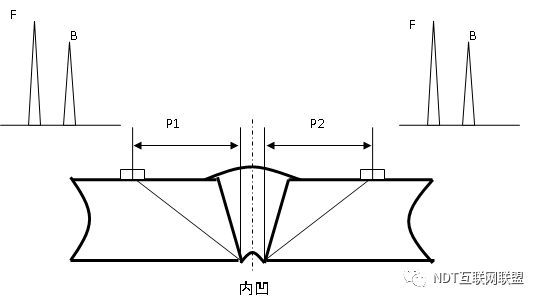

            從焊縫兩側探測均有反射波，內凹反射波峰值點不高，出現在熒光屏25～30mm處。從焊縫兩側探傷時，內凹波對稱性好。

            固定口仰焊部位在焊縫底部5～7點鐘位置，外形較圓滑(近似圓弧型曲面，對于聲束入射的界面它是一個凸面，反射波發散)，探頭折射角大，聲程距離長，所以內凹反射強度與裂紋、未焊透相比要小得多，探頭前后移動波形穩定。

            探頭水平移動時，在內凹長度內最大反射波稍有變化。

            定位著落點相隔一定距離，略大于對口間隙尺寸，其距離約等于對口間隙加2—4毫米。

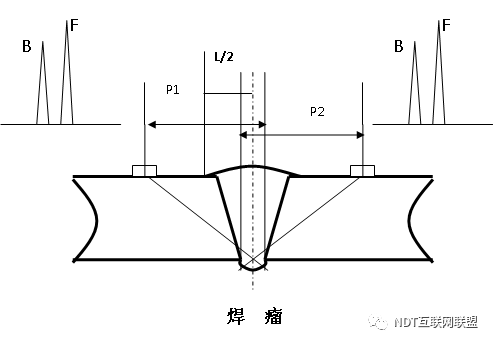

            四、焊瘤

            熔焊金屬從焊縫根部向管內溢出形成瘤狀，焊瘤多出現在吊焊的平焊和上爬坡的位置。

            A、波形尖銳、波幅較高，因焊瘤弧面總是能很好的將聲束收斂反射至探頭，所以探頭前后移動時在一定范圍內均有反射，變化較平穩。

            焊瘤中有時還夾雜著多個氣孔，夾有氣孔的焊瘤在超探中一般會出現較強的雜亂反射信號(密集氣孔波)。

            B、焊瘤波出現在略大于母材厚度范圍(底波位置后)，聲程值在熒光屏水平掃描線31～39mm處，在焊縫兩側探測，由單個尖銳反射波或顯示雙峰的反射波，幅度較高。

            從兩側探測，聲程著落點互相交叉(4mm左右)。

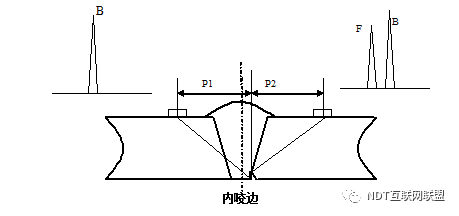

            五、內咬邊

            內咬邊波的位置出現在一次波的前端(聲程值在熒光屏水平掃描線27mm左右)，波幅較低，若缺陷波幅較小，還可在焊縫一側觀察到根部焊縫的反射波。

            當探頭在焊縫兩側探測時，聲程著落點在根焊一側的母材。當探頭平行移動波幅時有起伏(咬邊多數為不連續過渡)。

            在焊縫兩側均能觀察到內咬邊的反射波，一般在一側能觀察到咬邊波和低小的波(焊根反射的底波)，探頭前后移動時只顯示很小的垂直尺寸，探頭水平移動時兩側反射波各不相同，這是由于入射角度和缺欠指向性的原因，有時焊縫的一側反射波幅較小，甚至無反射。

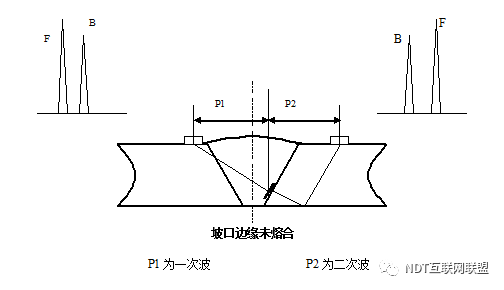

            六、坡口邊緣未熔合

            從兩側探測，聲程著落點在熔合線附近；兩側探測時均有反射信號，從未熔合側探測時，其反射信號較強，此時的聲程值和水平距離均大于一次波聲程和一次波水平距離(二次波反射的)。

            從另一側探測，反射信號較弱，其聲程和水平距離均小于一次波聲程和一次波水平距離(一次波反射的)。

            七、氣孔

            1、單個氣孔

            在焊縫中隨機分布，沒有規律，波形尖銳，波根較窄。

            探頭前后移動時，聲束前邊緣碰到氣孔后，隨著探頭的前移，回波波高迅速增加，隨后又緩慢增高，達到最高值后探頭再前移回波的消失速度較快。

            2、鏈狀氣孔

            波形與單個氣孔類似；探頭平行焊縫移動時，波峰不斷起伏；探頭轉動時，波形此起彼伏，聲程略有變化。

            一個氣孔波降下來另一個氣孔波緊接著又起來了，三個以上這樣的氣孔波才稱為鏈狀氣孔。

            3、密集氣孔（再熱裂紋、氫白點）

            反射波同時出現數波，往往有一較高的波，旁邊簇?fù)碇舾尚〔?，波形清淅，象花一樣?/p>

            在焊縫兩側探測，均能觀察到一簇不規則的反射波，波形起伏變化不定。探頭平行焊縫移動時，反射波的花型時起彼伏。

            八、條形夾渣

            單面焊雙面成型焊口的夾渣，常易發生在打底與填充層之間的坡口夾角。

            波形呈鋸齒狀，反射波較低，主峰邊上有小峰。

            探頭平行移動時，較大范圍內有缺陷波，波幅變化不明顯，但波峰有變化，有一定的指示長度；探頭轉動時，波形消失較快。

            在焊縫兩側掃查時，波幅高度不相同。

            九、正常焊縫根部反射波

            正常焊縫根部的反射波幅較低(30mm處的底波)，有時沒有波，左右移動時波峰變化很小。

            在焊縫兩側探測，反射波的水平距離定位點相互交叉，在熒光屏上的位置偏向焊縫中心線對側(非探頭側根部熔合線)，其深度值略大于母材厚度。

            十、由聲束擴散引起的焊縫加強面反射波

            由于被探管壁較簿，當一次波主聲束后面的擴散聲束經底面反射到焊縫加強面時，將從蓋面層產生反射波，易誤判為焊縫中上部缺陷，可根據探頭位置及聲程值用沾耦合劑的手指拍打焊縫蓋面層來識別，波峰上下跳動，即是蓋面波。

            十一、由錯口(或焊瘤)引起的變型波

            當探頭折射角和錯口(或焊瘤)方位適合時，除產生錯口(或焊瘤)波外，還將產生變型縱波或變型橫波并到達焊縫加強面。

            在主波束后產生回波信號。

            可用沾耦合劑的手指拍打蓋面層識別，波峰上下跳動，即是變型波。

            總結:

            在實際超聲波檢測工作中，由于現場條件的限制，只依據缺陷的回波就對缺陷進行準確定性比較困難。

            對于材料的可焊性好，焊接工藝成熟的焊縫，缺陷一般多為操作不當而產生的未焊透、夾渣、氣孔等，只要嚴格執行標準，按規定的靈敏度，以缺陷反射波波幅的高度、指示長度和面積確定是否超標來評定焊縫質量即可。

            而重要部件要求材料的強度高,其可焊性差、焊接接頭淬硬傾向大，除了按標準規定的靈敏度進行探測外，應特別注意對危害性缺陷的判別，包括反射波高度不超標且具有一定長度的缺陷，防止危害性缺陷的漏檢。
